Hoe Bereken Je De Vervangingsweerstand

Heb je je ooit afgevraagd waarom die ene lamp in je kerstboom het hele circuit kan uitschakelen? Of hoe ingenieurs ervoor zorgen dat de stroom in een ingewikkeld elektronisch apparaat gelijkmatig wordt verdeeld? Het antwoord ligt in de wereld van weerstanden en, cruciaal, hoe je de vervangingsweerstand berekent.

Elektrische weerstand is de oppositie tegen de stroom van elektrische stroom in een circuit. Denk aan een waterpijp met een smal gedeelte: dat smalle gedeelte beperkt de waterstroom. Een weerstand doet iets soortgelijks met elektriciteit. De vervangingsweerstand is dan de totale weerstand van een combinatie van individuele weerstanden in een circuit, alsof alle weerstanden vervangen zouden worden door slechts één weerstand. Het berekenen hiervan is essentieel voor het begrijpen en ontwerpen van elektrische circuits.

Waarom is de Vervangingsweerstand Belangrijk?

Het berekenen van de vervangingsweerstand is niet zomaar een academische oefening; het is fundamenteel voor een breed scala aan toepassingen:

• Circuitontwerp: Ingenieurs gebruiken vervangingsweerstand om circuits te ontwerpen die voldoen aan specifieke spanning- en stroomvereisten.
• Probleemoplossing: Als een circuit niet werkt zoals verwacht, kan het berekenen van de vervangingsweerstand helpen om te bepalen of er een probleem is met de weerstanden zelf.
• Veiligheid: Het correct berekenen van weerstanden helpt overbelasting en potentiële brandgevaarlijke situaties te voorkomen.
• Efficiëntie: Door de totale weerstand te optimaliseren, kan de efficiëntie van een circuit worden verbeterd, wat resulteert in minder energieverlies.

Stel je voor: je wilt een LED-lampje aansluiten op een batterij. Zonder een weerstand zou de LED meteen doorbranden! De vervangingsweerstand, berekend met behulp van de Ohmse wet (waarover later meer), zorgt ervoor dat de LED de juiste stroomsterkte ontvangt om veilig en efficiënt te werken.

De Basis: Serieschakeling

De eenvoudigste manier om weerstanden te verbinden is in serie. In een serieschakeling bevinden de weerstanden zich achter elkaar, waardoor de stroom door elke weerstand hetzelfde is. Denk aan treinstellen achter elkaar: elke wagon volgt hetzelfde pad.

Hoe bereken je de vervangingsweerstand in een serieschakeling?

Het is heel simpel: je telt alle individuele weerstanden bij elkaar op. De formule is:

R_totaal = R₁ + R₂ + R₃ + ... + R_n

Waar:

• R_totaal is de totale vervangingsweerstand.
• R₁, R₂, R₃, ... R_n zijn de waarden van de individuele weerstanden.

Voorbeeld: Stel dat je drie weerstanden in serie hebt: R₁ = 10 Ω, R₂ = 20 Ω en R₃ = 30 Ω. De vervangingsweerstand is dan:

R_totaal = 10 Ω + 20 Ω + 30 Ω = 60 Ω

De totale weerstand van deze schakeling is dus 60 Ohm.

De Volgende Stap: Parallelschakeling

Een parallelschakeling is iets ingewikkelder. In een parallelschakeling zijn de weerstanden naast elkaar geplaatst, waardoor de stroom zich kan splitsen. Denk aan een rivier die zich in meerdere takken splitst.

Hoe bereken je de vervangingsweerstand in een parallelschakeling?

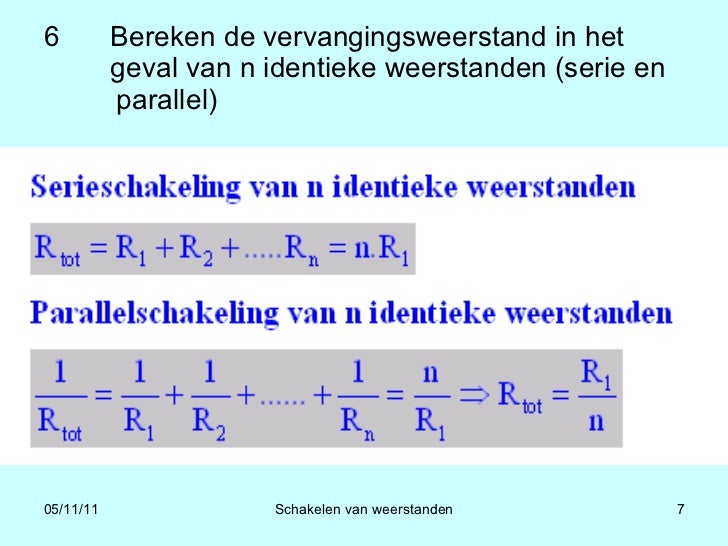

De formule voor het berekenen van de vervangingsweerstand in een parallelschakeling is:

1/R_totaal = 1/R₁ + 1/R₂ + 1/R₃ + ... + 1/R_n

Om R_totaal te vinden, moet je uiteindelijk de reciproke (1 gedeeld door) van het resultaat nemen.

Voorbeeld: Stel dat je twee weerstanden parallel hebt: R₁ = 4 Ω en R₂ = 4 Ω. De berekening is als volgt:

1/R_totaal = 1/4 Ω + 1/4 Ω = 2/4 Ω = 1/2 Ω

Om R_totaal te vinden, nemen we de reciproke:

R_totaal = 2 Ω

In dit geval is de vervangingsweerstand 2 Ohm. Merk op dat in een parallelschakeling de totale weerstand altijd lager is dan de kleinste individuele weerstand.

Vereenvoudigde Formule voor Twee Parallelle Weerstanden

Voor slechts twee parallelle weerstanden kan de formule worden vereenvoudigd:

R_totaal = (R₁ * R₂) / (R₁ + R₂)

Dit maakt de berekening sneller en gemakkelijker.

Gemengde Schakelingen: Serie en Parallel Gecombineerd

In de praktijk kom je vaak gemengde schakelingen tegen, waarin weerstanden zowel in serie als parallel zijn geschakeld. De sleutel tot het berekenen van de vervangingsweerstand in deze circuits is om het probleem stap voor stap aan te pakken.

De Strategie:

1. Identificeer de series en parallelle combinaties: Zoek naar groepen weerstanden die duidelijk in serie of parallel zijn geschakeld.
2. Vereenvoudig de combinaties: Bereken de vervangingsweerstand voor elke series of parallelle combinatie.
3. Herhaal het proces: Vervang de combinaties door hun equivalente weerstanden en herhaal de stappen totdat je een enkele vervangingsweerstand voor het hele circuit hebt.

Voorbeeld: Stel dat je een schakeling hebt met R₁ = 10 Ω in serie met een parallelschakeling van R₂ = 20 Ω en R₃ = 30 Ω.

1. Bereken de vervangingsweerstand van de parallelschakeling:
   1/R_parallel = 1/20 Ω + 1/30 Ω = 5/60 Ω = 1/12 Ω
   R_parallel = 12 Ω
2. Bereken de totale vervangingsweerstand: Nu heb je R₁ = 10 Ω in serie met R_parallel = 12 Ω.
   R_totaal = 10 Ω + 12 Ω = 22 Ω

De totale vervangingsweerstand van de gehele schakeling is dus 22 Ohm.

De Wet van Ohm: De Grondslag van Alles

De Wet van Ohm is een fundamentele relatie in de elektriciteit die de spanning (V), stroom (I) en weerstand (R) met elkaar verbindt. De formule is:

V = I * R

Of anders geschreven:

• I = V / R (Stroom = Spanning / Weerstand)
• R = V / I (Weerstand = Spanning / Stroom)

Door de vervangingsweerstand te berekenen, kun je de totale stroom in een circuit bepalen als je de spanning kent, of omgekeerd. Dit is cruciaal voor het ontwerpen van veilige en efficiënte circuits.

Praktische Tips en Voorbeelden

• Gebruik een multimeter: Een multimeter kan worden gebruikt om de werkelijke weerstandswaarde van weerstanden te meten, wat handig is voor het controleren van de waarden en het opsporen van defecte componenten.
• Kleurcodes: Weerstanden hebben kleurcodes die hun waarde aangeven. Er zijn veel online calculators beschikbaar die je helpen deze codes te ontcijferen.
• Simulatiesoftware: Er is diverse simulatiesoftware beschikbaar (zoals LTspice of EveryCircuit) waarmee je circuits virtueel kunt bouwen en testen, inclusief het berekenen van de vervangingsweerstand. Dit is een veilige en effectieve manier om te leren en te experimenteren.
• LED-weerstand berekenen: Een veelvoorkomende toepassing is het berekenen van de juiste serieweerstand voor een LED. Je hebt de voedingsspanning (bijv. 5V van een USB-poort), de forward voltage (V_f) van de LED (bijv. 2V) en de gewenste stroom (I) (bijv. 20mA = 0.02A) nodig. De weerstand bereken je dan als volgt: R = (V_voeding - V_f) / I = (5V - 2V) / 0.02A = 150 Ω. Kies een standaard weerstandswaarde die het dichtst in de buurt komt (bijv. 150 Ω of 160 Ω).

Het beheersen van het concept van vervangingsweerstand is een essentiële stap in je reis naar een dieper begrip van elektriciteit en elektronica. Door de theorie te begrijpen en praktische oefeningen te doen, zul je in staat zijn om circuits te ontwerpen, problemen op te lossen en je elektronische projecten met vertrouwen te realiseren. Dus, pak je multimeter, download een simulatieprogramma en begin met experimenteren! De wereld van elektronica ligt aan je voeten!
