Natuurkunde Havo 3 Hoofdstuk 1 Elektriciteit

Heb je ooit naar een wirwar van draden gekeken en je afgevraagd hoe dat allemaal werkt? Of misschien heb je frustraties gekend bij het bouwen van een simpel stroomkringetje in de klas, waarbij die lamp maar niet wil branden? Elektriciteit, een fascinerend maar soms intimiderend onderwerp, is de basis van vrijwel alles wat we dagelijks gebruiken. In dit artikel duiken we samen in de wereld van elektriciteit, specifiek gericht op wat je leert in Natuurkunde Havo 3 Hoofdstuk 1. We gaan het begrijpelijk maken, stap voor stap!

Wat is Elektriciteit Eigenlijk?

Elektriciteit is de stroom van elektronen – piepkleine deeltjes met een negatieve lading. Het concept van elektrische lading, spanning en stroomsterkte kan in eerste instantie lastig lijken. Professor Walter Lewin van MIT, bekend om zijn inspirerende natuurkunde colleges, zei ooit: "Natuurkunde is geen verzameling feiten om te onthouden, maar een manier van denken." Dat geldt zeker voor elektriciteit. We gaan het niet alleen onthouden, maar begrijpen.

Laten we de belangrijkste begrippen even op een rijtje zetten:

• Elektrische Lading (Q): Gemeten in Coulomb (C). Het is de basis van elektrische fenomenen. Denk aan positieve en negatieve ladingen die elkaar aantrekken of afstoten.
• Spanning (U): Gemeten in Volt (V). Spanning is de 'duw' achter de elektronen. Het is het potentiaalverschil tussen twee punten in een circuit. Een hogere spanning betekent een grotere duw.
• Stroomsterkte (I): Gemeten in Ampère (A). Stroomsterkte is de hoeveelheid elektronen die per seconde door een draad stroomt. Meer elektronen per seconde betekent een hogere stroomsterkte.

De Analogie met Water

Om deze concepten beter te begrijpen, kun je denken aan een waterslang:

• Spanning (V) is vergelijkbaar met de waterdruk. Hoe hoger de druk, hoe harder het water eruit spuit.
• Stroomsterkte (A) is vergelijkbaar met de hoeveelheid water die per seconde door de slang stroomt. Een dikkere slang laat meer water door.

Deze analogie maakt het makkelijker om te visualiseren wat er gebeurt in een elektrische stroomkring.

Stroomkringen: De Basis van Alles

Een stroomkring is een gesloten pad waarover elektrische stroom kan lopen. Om een stroomkring te laten functioneren, heb je een aantal essentiële componenten nodig:

• Spanningsbron: Bijvoorbeeld een batterij of een stopcontact. Dit levert de spanning (de 'duw') voor de elektronen.
• Geleider: Meestal een draad van metaal (zoals koper) waar de elektronen makkelijk doorheen kunnen bewegen.
• Verbruiker: Iets dat de elektrische energie omzet in een andere vorm van energie, zoals een lamp (licht), een weerstand (warmte), of een motor (beweging).
• Schakelaar (optioneel): Om de stroomkring te openen (uit) of te sluiten (aan).

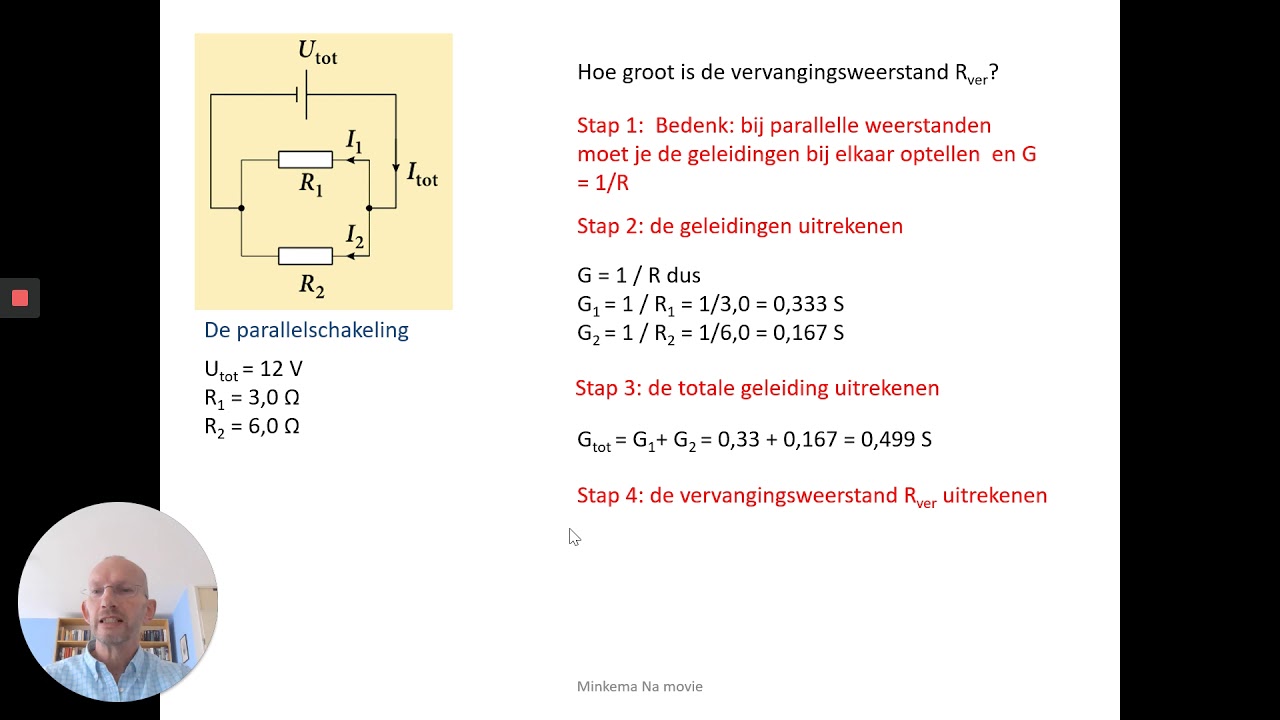

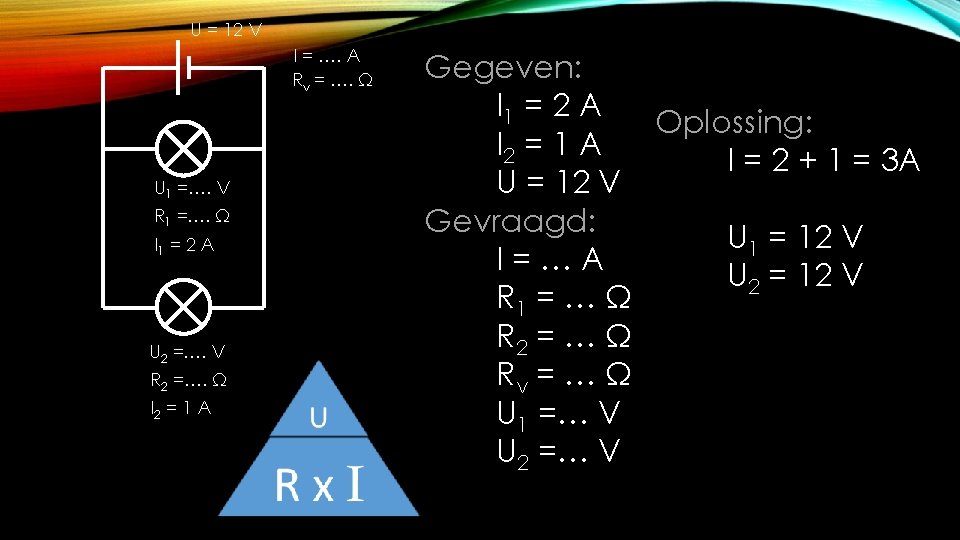

Serieschakeling en Parallelschakeling

Er zijn twee basismanieren om componenten in een stroomkring te schakelen:

• Serieschakeling: De componenten zijn achter elkaar geschakeld. De stroomsterkte is overal in de stroomkring gelijk. De spanning wordt verdeeld over de componenten. Belangrijk: Als één component kapot gaat, wordt de hele stroomkring onderbroken.
• Parallelschakeling: De componenten zijn naast elkaar geschakeld. De spanning is overal in de stroomkring gelijk. De stroomsterkte wordt verdeeld over de verschillende takken. Belangrijk: Als één component kapot gaat, blijven de andere componenten werken.

Om dit te visualiseren, kun je online simulaties gebruiken, zoals die van PhET Interactive Simulations (University of Colorado Boulder). Deze simulaties laten je experimenteren met stroomkringen zonder dat je bang hoeft te zijn voor vonken en kortsluiting!

De Wet van Ohm: De Relatie Tussen Spanning, Stroomsterkte en Weerstand

De Wet van Ohm is een fundamentele wet in de elektriciteit. Het beschrijft de relatie tussen spanning (U), stroomsterkte (I) en weerstand (R):

U = I x R

Waar:

• U = Spanning in Volt (V)
• I = Stroomsterkte in Ampère (A)
• R = Weerstand in Ohm (Ω)

Weerstand (R): Gemeten in Ohm (Ω). Weerstand is de 'rem' op de stroom van elektronen. Een hogere weerstand betekent dat er meer spanning nodig is om dezelfde stroomsterkte te krijgen.

Deze wet is cruciaal om stroomkringen te begrijpen en te berekenen. Als je bijvoorbeeld de spanning en de stroomsterkte weet, kun je de weerstand berekenen. Of, als je de weerstand en de spanning weet, kun je de stroomsterkte berekenen. Oefenen met verschillende sommen is essentieel om de Wet van Ohm goed te begrijpen.

Praktische Voorbeelden van de Wet van Ohm

• Dimmer: Een dimmer in een lamp past de weerstand aan. Een hogere weerstand betekent een lagere stroomsterkte en dus minder licht.
• Verwarmingselement: Een verwarmingselement heeft een hoge weerstand. Als er stroom doorheen loopt, wordt de elektrische energie omgezet in warmte.

Vermogen: Hoeveel Energie Wordt Er Gebruikt?

Vermogen (P): Gemeten in Watt (W). Vermogen is de hoeveelheid energie die per seconde wordt omgezet. Het geeft aan hoe snel een apparaat energie verbruikt.

Het vermogen kan berekend worden met de volgende formule:

P = U x I

Waar:

• P = Vermogen in Watt (W)
• U = Spanning in Volt (V)
• I = Stroomsterkte in Ampère (A)

Je kunt het vermogen ook berekenen met behulp van de Wet van Ohm:

P = I² x R

of

P = U² / R

Waarom is Vermogen Belangrijk?

Vermogen is belangrijk omdat het aangeeft hoeveel energie een apparaat verbruikt. Dit is relevant voor je energierekening, maar ook voor de veiligheid. Een te hoog vermogen kan leiden tot overbelasting van het elektriciteitsnet en zelfs brand.

Energieverbruik: Het energieverbruik wordt gemeten in kilowattuur (kWh). 1 kWh is de hoeveelheid energie die een apparaat met een vermogen van 1000 Watt (1 kW) in 1 uur verbruikt.

Veiligheid: Werken met Elektriciteit

Het is cruciaal om veilig te werken met elektriciteit. Hoge spanningen kunnen gevaarlijk zijn en zelfs dodelijk. Een rapport van de Nederlandse Brandwonden Stichting benadrukt dat elektrische ongevallen vaak voorkomen door onwetendheid en onzorgvuldigheid.

Hier zijn een paar belangrijke veiligheidsmaatregelen:

• Werk nooit aan elektrische installaties onder spanning. Schakel altijd de stroom uit voordat je begint.
• Gebruik geïsoleerd gereedschap. Dit voorkomt dat je zelf onder spanning komt te staan.
• Wees voorzichtig met water in de buurt van elektriciteit. Water geleidt elektriciteit goed en kan leiden tot kortsluiting en elektrocutie.
• Controleer regelmatig de staat van snoeren en stekkers. Beschadigde snoeren en stekkers kunnen brand veroorzaken.
• Gebruik aardlekschakelaars. Een aardlekschakelaar schakelt de stroom uit als er een lekstroom ontstaat, bijvoorbeeld als je een apparaat aanraakt dat onder spanning staat.

Oefenen, Oefenen, Oefenen!

Het begrijpen van elektriciteit vereist oefening. Maak zoveel mogelijk opgaven, bouw eenvoudige stroomkringen, en experimenteer met simulaties. Vraag je docent om hulp als je er niet uitkomt. Een goede basis in elektriciteit is essentieel voor veel vervolgopleidingen en beroepen.

Tips voor het oefenen:

• Maak gebruik van online tools en simulaties. Dit is een veilige en interactieve manier om te experimenteren.
• Bouw je eigen stroomkringen met een breadboard. Dit is een handige manier om verschillende schakelingen uit te proberen zonder te solderen.
• Werk samen met klasgenoten. Samen kun je elkaar helpen en van elkaar leren.
• Bekijk uitlegvideo's op YouTube. Er zijn veel goede video's beschikbaar die de basisprincipes van elektriciteit uitleggen.

Met de juiste aanpak en doorzettingsvermogen, zul je de basisprincipes van elektriciteit snel onder de knie krijgen. Onthoud: elke grote ontdekking begint met een kleine stap!
