Wat Wordt In De Eenheid Ohm Gemeten

De Ohm, aangeduid met de Griekse hoofdletter Ω (omega), is de SI-eenheid voor elektrische weerstand. Het is een fundamenteel concept in de elektrotechniek en essentieel voor het begrijpen van hoe elektrische circuits werken. Maar wat wordt er nu precies gemeten in de eenheid Ohm? Dit artikel duikt diep in de wereld van elektrische weerstand en legt uit wat de Ohm betekent, hoe het wordt gemeten en waarom het zo belangrijk is.

Wat is Elektrische Weerstand?

Om de betekenis van de Ohm volledig te begrijpen, moeten we eerst de notie van elektrische weerstand zelf begrijpen. Elektrische weerstand is de eigenschap van een materiaal om de stroom van elektrische stroom te belemmeren. Stel je een waterpijp voor: een smalle pijp (hoge weerstand) laat minder water door dan een brede pijp (lage weerstand), zelfs bij dezelfde druk. Zo werkt het ook met elektriciteit.

De Rol van Materialen

De weerstand van een materiaal is afhankelijk van verschillende factoren, waaronder:

Must Read

Het type materiaal: Sommige materialen, zoals koper en zilver, geleiden elektriciteit heel goed en hebben dus een lage weerstand. Deze worden geleiders genoemd. Andere materialen, zoals rubber en glas, bieden een zeer hoge weerstand en worden isolatoren genoemd. Weer andere materialen, zoals silicium, bevinden zich tussen geleiders en isolatoren en worden halfgeleiders genoemd.
De lengte van het materiaal: Hoe langer het materiaal, hoe groter de weerstand. Dit komt omdat de elektronen meer afstand moeten afleggen en dus meer botsingen met atomen in het materiaal zullen ondervinden.
De doorsnede van het materiaal: Hoe groter de doorsnede, hoe lager de weerstand. Dit komt omdat de elektronen meer ruimte hebben om zich te bewegen en dus minder kans hebben op botsingen.
De temperatuur: De weerstand van de meeste materialen neemt toe met de temperatuur. Dit komt omdat de atomen in het materiaal meer gaan trillen bij hogere temperaturen, waardoor de elektronen meer kans hebben op botsingen.

De Ohm in Relatie tot de Wet van Ohm

De Wet van Ohm is een fundamentele wet in de elektrotechniek die het verband legt tussen spanning (V), stroom (I) en weerstand (R). De wet luidt: V = I * R. In woorden: de spanning over een weerstand is gelijk aan de stroom door de weerstand vermenigvuldigd met de waarde van de weerstand.

De Wet van Ohm maakt duidelijk wat de Ohm precies meet: het is de verhouding tussen spanning en stroom. Een weerstand van 1 Ohm betekent dat er een spanning van 1 Volt nodig is om een stroom van 1 Ampère door de weerstand te laten lopen.

Anders gezegd: 1 Ohm = 1 Volt / 1 Ampère.

Dus, als je de spanning over een component kent en de stroom die erdoor loopt, kun je de weerstand berekenen met behulp van de Wet van Ohm: R = V / I.

Hoe wordt Weerstand Gemeten?

Er zijn verschillende manieren om weerstand te meten:

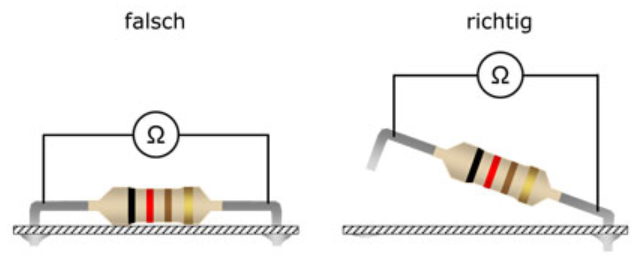

Directe meting met een Ohmmeter: Een ohmmeter is een instrument dat direct de weerstand van een component meet. Hij stuurt een kleine stroom door de component en meet de spanning die daarvoor nodig is. Vervolgens berekent hij de weerstand met behulp van de Wet van Ohm en toont deze op een display. Een multimeter, vaak gebruikt door elektriciens, bevat doorgaans een ohmmeter functie.
Indirecte meting met spanning en stroom: Zoals eerder beschreven, kan de weerstand worden berekend door de spanning over een component te meten en de stroom die erdoor loopt, en vervolgens de Wet van Ohm (R = V / I) te gebruiken.
Kleurcodes op weerstanden: Weerstanden zijn kleine elektronische componenten met een specifieke weerstandswaarde. Deze waarde wordt vaak aangegeven met kleurcodes die op de weerstand zijn aangebracht. Door de kleuren te decoderen, kan de weerstandswaarde worden bepaald.

Real-World Voorbeelden van de Ohm

De Ohm is overal in de elektronica te vinden. Hier zijn enkele concrete voorbeelden:

Verwarmingselementen: Elektrische kachels, broodroosters en waterkokers gebruiken verwarmingselementen die een specifieke weerstand hebben. Wanneer er stroom door het element loopt, wordt de elektrische energie omgezet in warmte. De waarde van de weerstand bepaalt hoeveel warmte er wordt gegenereerd bij een bepaalde stroomsterkte.
Gloeilampen: De gloeidraad in een gloeilamp heeft een aanzienlijke weerstand. Wanneer er stroom door de gloeidraad loopt, warmt deze op tot een hoge temperatuur en gaat hij gloeien, waardoor er licht ontstaat.
Potentiometers: Een potentiometer (potmeter) is een variabele weerstand. Door de knop of schuif van de potmeter te draaien, kan de weerstand worden veranderd. Potentiometers worden gebruikt in volumeknoppen op audioapparatuur, dimmer schakelaars en andere toepassingen waar een variabele weerstand nodig is.
Luidsprekers: Luidsprekers hebben een bepaalde impedantie, die vaak wordt uitgedrukt in Ohms. De impedantie is een maat voor de weerstand van de luidspreker tegen de wisselstroom van het audiosignaal. Het is belangrijk om luidsprekers te gebruiken met een impedantie die geschikt is voor de versterker om schade te voorkomen.
Elektronische Schakelingen: In vrijwel elke elektronische schakeling worden weerstanden gebruikt om de stroom te beperken, de spanning te verdelen en andere functies uit te voeren. De keuze van de weerstandswaarde is cruciaal voor de juiste werking van de schakeling.

Voorbeeld Data:

Een typische gloeilamp van 60 Watt en 230 Volt heeft een weerstand van ongeveer 882 Ohm (berekend met P = V^2 / R, dus R = V^2 / P = 230^2 / 60 ≈ 882 Ohm).
Een verwarmingselement van een waterkoker van 2000 Watt en 230 Volt heeft een weerstand van ongeveer 26.45 Ohm (R = V^2 / P = 230^2 / 2000 ≈ 26.45 Ohm).
Een standaard luidspreker kan een impedantie hebben van 4 Ohm, 8 Ohm, of 16 Ohm.

De Belangrijkheid van de Ohm

De Ohm is van cruciaal belang in de elektrotechniek om verschillende redenen:

Ontwerp van Elektrische Circuits: Ingenieurs gebruiken de Ohm om elektrische circuits te ontwerpen en te analyseren. Door de weerstand van de componenten zorgvuldig te kiezen, kunnen ze ervoor zorgen dat het circuit correct werkt en de gewenste functionaliteit biedt.
Veiligheid: Het begrijpen van weerstand is essentieel voor de veiligheid. Een te lage weerstand kan leiden tot kortsluiting en brandgevaar. Daarom is het belangrijk om de juiste zekeringen en andere beveiligingsmaatregelen te gebruiken om overstroom te voorkomen.
Efficiëntie: Weerstand kan ook invloed hebben op de efficiëntie van een elektrisch circuit. Een hoge weerstand kan leiden tot energieverlies in de vorm van warmte. Daarom is het belangrijk om materialen met een lage weerstand te gebruiken voor de geleiding van stroom.
Probleemoplossing: Bij het oplossen van problemen met elektrische apparaten is het belangrijk om de weerstand van de componenten te kunnen meten en te interpreteren. Een afwijkende weerstandswaarde kan een indicatie zijn van een defect onderdeel.

Conclusie

De Ohm meet de elektrische weerstand, de mate waarin een materiaal de stroom van elektrische stroom belemmerd. Het is een fundamentele eenheid in de elektrotechniek en is essentieel voor het begrijpen, ontwerpen, analyseren en veilig gebruiken van elektrische circuits en apparaten. Door de relatie tussen spanning, stroom en weerstand te begrijpen, kunnen we elektrische systemen effectiever en veiliger maken.

Wil je meer leren over elektrotechniek? Overweeg dan om een cursus te volgen of verdiep je in de vele online resources die beschikbaar zijn. Een goed begrip van de Ohm en andere fundamentele concepten zal je helpen om de fascinerende wereld van elektriciteit en elektronica te ontdekken.
